更多说明

测试方法

测试指标

材质与部件

测试方法

IEC 60068-2-18 Test R and guidance:Water

IEC60529:2001外壳防护等级

GB4208-2008外壳防护等级

GB2423 试验R：水试验方法和导则

GJB150.8A-2009淋雨试验程序Ⅲ

测试指标

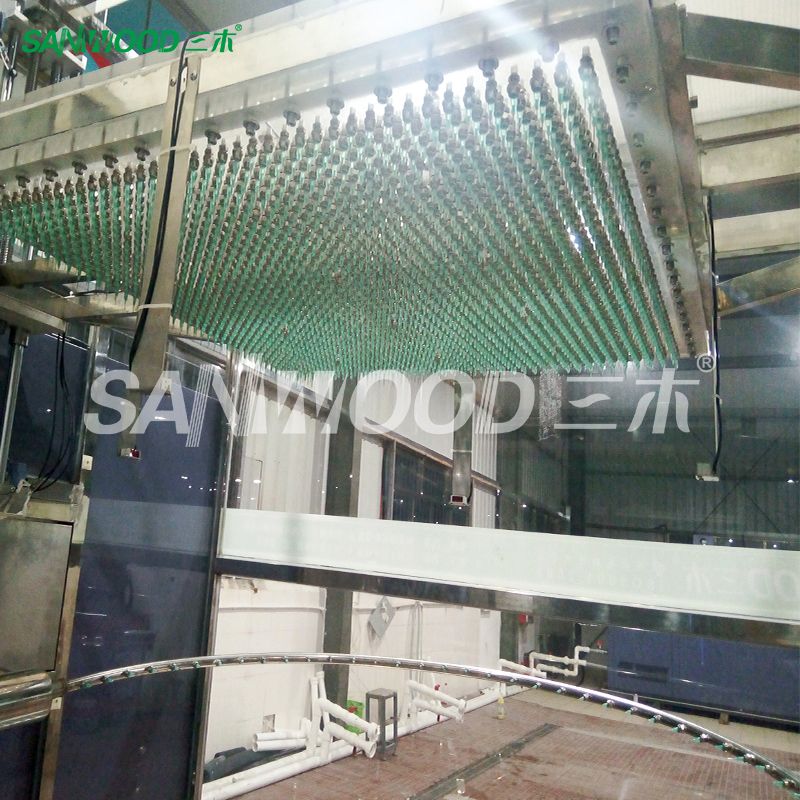

1、IPX1淋雨试验

方法名称：垂直滴水试验

试验设备：滴水试验装置

试验条件：滴水量为1+0.5(1±5%)mm/min

持续时间：10min

2、IPX2淋雨试验

方法名称：倾斜15°滴水试验

试验设备：滴水试验装置

试验条件：滴水量为3+0.5(1±5%)mm/min

持续时间：4*2.5min(共10min）

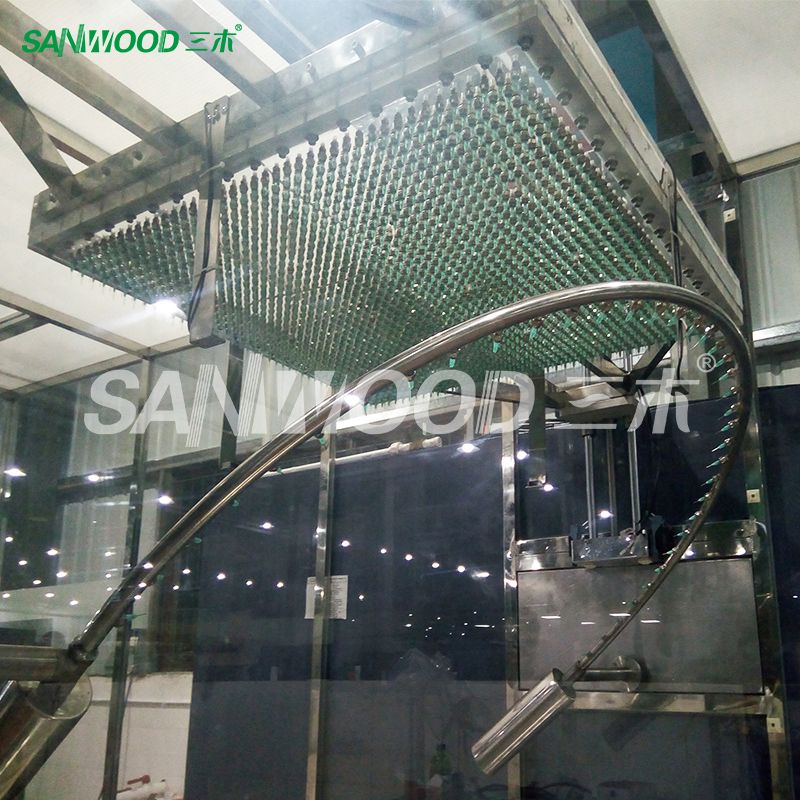

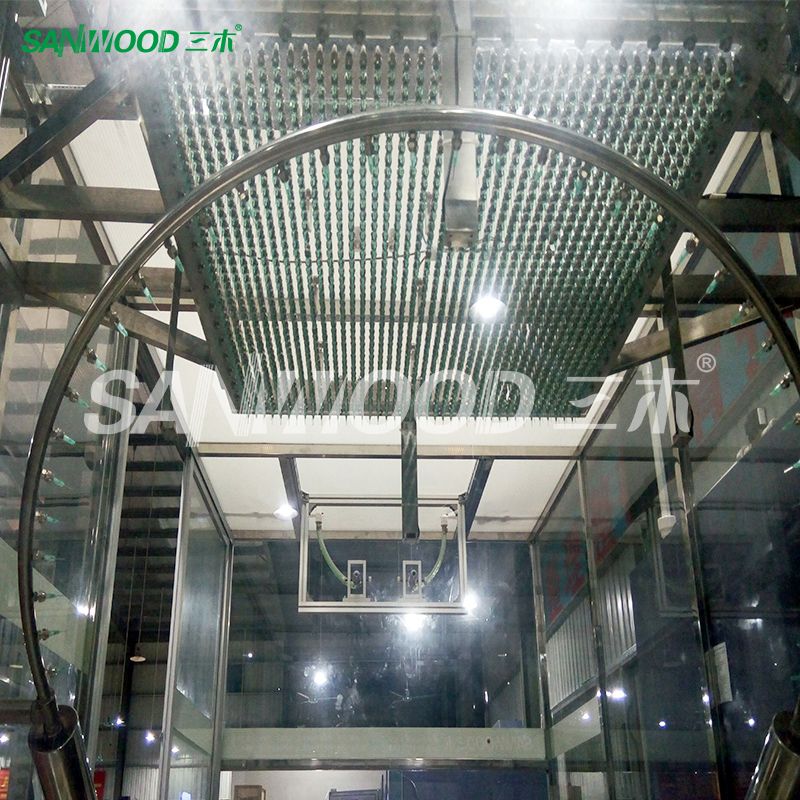

3、IPX3、IPX4淋雨试验

试验台面积：φ400mm

管孔规格：孔数25个

摆管喷水孔径：φ0.4mm (定货时说明)

喷水孔间距：50mm；（可根据客户要求调整）

单个喷水孔水流量：0.07L/Min(±5%)

喷水孔总水流量 IPX3 1.1L/ Min IPX4 1.8L/ Min

喷水环半径：200mm/12孔 400mm/ 25孔 600mm/37孔 800mm/ 50孔 1000mm/62孔

喷水管内径：φ16mm

摆管摆角幅：45°～320°可设定

摆速调节：0～20次可设定

淋雨水压：约80Kpa

水流供水量：根据IPX3、IPX4调节

试验台转速：１～10r/min.

4、IPX5、IPX6喷水试验

冲水头规格： IPX5喷嘴内径：6.3mm IPX6喷嘴内径：12.5mm (喷头各一支)

水流量： IPX5：12.5±0.625L/min(6.3mm喷嘴) IPX6：100±5L/min(12.5mm喷头)

水压：100Kpa（可调）根据流量而定

水流量：IPX5：12.5L /min IPX6：100L/min （可调）

冲水距离：250cm～300cm(从冲水头到样品的距离)

试验时间：自由设置

样品试验台：同IPX5/IPX6样品试验台共享

控制方式:采用触摸屏控制，根据试验要求自动控制。

试验方式:台式冲水

材质与部件

1.水路系统由水箱、水泵、内部循环管路系统等组成，IPX1、 IPX2、 IPX3、 IPX4、IPX5 、 IPX6共享一套水路系统。

2.内部循环管路系统上配置有水质过滤器、玻璃流量计、压力表、排水阀；过滤器，压力表可直接观察;

3.过滤器、压力表及玻璃流量计处设置活接，方便更换；

4.水流量通过玻璃流量计控制，自控回流水路设计调节供水流量及保证水泵安全运行；

5.内部循环管路及连接件均采用SUS304不锈钢材质，保证试验所需水质要求。

6.控制柜采用304不锈钢板制作；

7.控制柜采用防水保护，以免发生漏电事故。
